日本小泉牌求积仪KP－90N

品名：求积仪

型号：KP-90N

：日本小泉

术规格：

面积及其累加值和平均值

度：≤±0.2％

测量范围：

上下：zui大幅度325mm

左右：在动移动方向30m

尺寸：21cm×37.5×7cm

使用时间：连续使用30个小时

测量能：面积及其累加值平均值

用途：土木建筑计、森林面积、船舶设计、农业估产、教材、设计研究、土地规划、 机械设计、疗研究、数据分析等

小泉牌求积仪求积仪使用方法

1、测量前准备作

按图三所示，把主机电源插头插入电源插座上，把仪器摆放在所测图形近似中心

线上，在被测面积轮廓上确定起始点，并做标记。移动描点镜，如果显示器数

字不变化，仪器处于锁定状态，按下HOLD(锁定)键，仪器处于计数状态。

2、测量

把描点镜中心点对准所测图形的起始点，按下CLEAR(清零)键，移动描

迹器使描迹器的中心点顺时针沿被测面积的轮廓线直描到原来的标记处，结束

测量。若要保持显示器测量结果，按下HOLD键，使其不受计数装置的意外移动所

影响。

当再次按“HOLD”按钮时，计数方式被恢复，仪器可继续测量，并能

累加测量。

3、实际面积的数值和不同比例的换算

测量结束，仪器所显示的数值并不是真实的面积值，要根据不同比例的

面积系数换算成实际面积值，每台仪器都配备面积系数表供用户查用。(见附

录)。如果表上没有所需的比例，其

面积系数可由下式求得：

面积系数＝(所需比例数)2×0.1cm2

所测图形的实际面积＝仪器显示数值×相应比例的面积系数当测量图

形面积较大时，如果显示器溢出(大于999999)，它就重新从0、1、2……到

999999开始计数，此时，计数应理解为从1000001到1999999，当再次循环时应

理解为从2000001到2999999。

小泉牌求积仪主要术标

型式：动式

测量能：面积及其累加值和平均值

测量范围：上下：zui大幅度是325mm；左右：在动移动方向30mm

zui大累加测定值：10m(比例尺1：1) 度：≤±0.2％

显示：八位液晶显示器

电 源：内藏式镍-镉充电式电池；AC220(使用专用交流转换器)

充电时间：15小时

使用时间：30小时

测量能面积及其累加值和平均值

深圳市鹏锦科有限公司

数字式求积仪KP-21C的特点：

1.可予置何比例；

2.可予置单位；(公顷、平方公里、平方米、平方厘米；英亩、平方英里、平方

英尺、平方英寸；市顷、亩、分、平方尺。)

3.有8个存贮单 m2/1 ft2/2 fen/3 km2/4 mi2/5 mu/6 ha/7 ac/8

4.可多次测量不同面积求和；

5.可多次测量同面积求平均值；

6.可行面积单位的转换。

小泉牌求积仪能按键和显示屏状态介绍

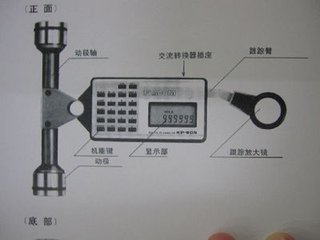

1.能按键如图二所示

2.能按键和显示屏状态详细介绍

(1)unit：予置单位键。

此键和各单位键(如图二所示)及enter键、esc键配合使用。操作方法如

下：

将电源开关置于ON，仪器显示measur 0.cm2，按压unit，仪器显示

MODULE cm2，按压m2/1，仪器显示MODULE m2，按压enter,此时仪器的单位被设

置为平方米。

(2)scale：予置比例键。

此键和cm2/0、m2/1、ft2/2、fen/3、km2/4、mi2/5、mu/6、ha/7、

ac/8、qin/9、enter、esc等键配合使用。操作方法如下：

按压esc，仪器显示area 0.0m2，按压scale，仪器显示SCALE 1：— ，

按压m2/1、cm2/0，仪器显示SCALE 1：10，按压enter，仪器显示area 0.0m2。

此时仪器的比例被设置为1：10。

(3)trace：描迹控制键。

此键控制仪器是否处于测量状态。仪器的比例、单位被设置后，按压

trace，仪器显示TRACE 0.0m2，移动描迹器，沿被测面积的轮廓线回到起始点处

停下，按压enter，仪器显示S: ×.×m2，×.×平方米即为所测图形面积值。

(注：在测量过程中，显示屏不显示数据信息，只有按enter确认后，才显示出结

果。)

(4)enter：确认键。

在行unit、scale、f1、f2、f4、f5、trace等控制键操作时，须用

enter键确认某操作的结束。

小泉牌求积仪电源充电说明

仪器电源充足电般可以连续使用30小时，超过30小时电压不足，仪器

盒上的绿灯亮，此时，仪器就不能正常作。把电源盒粗线电源插头，插到

(交流电)220V 50Hz上充电，电源盒上红灯亮，充电时间在8—16小时。在室内

作时，可边充电边测量。若仪器长时间不使用时，电池需充足电放置，并且每隔

三个月充电次，以延长电池使用寿命。

小泉牌求积仪注意事项

请勿把仪器存放在温，潮湿的环境中。仪器应轻拿轻放，避免剧烈冲

撞，损坏传感器及其他件。电源重新启动或按压RESET键，仪器被初始化，默

认输入比例为1：1，单位为平方厘米，内存为0。仪器放置时，60天充电

次以防电池损坏。当仪器显示S： OVER时，测量结果溢出。请输入适当的比例、

单位重新测量。
