FT838NB的封装格式为SOP8,满足无铅或绿色环保标准。

度为±5%

FT838NB内置输出线损补偿，用户可根据实际输出导线情况选择合适的芯片版本。

FT838RNA主要应用于LED驱动应用。故无线损补偿。

备注：FT838NB应用设计与南可向我司申请。

FT838NB启动电流zui大为5uA所以可以使用很大的启动电阻从而提了节能效果。

这款原边控制芯片同时也提供了非常多的保护能。FB引脚配置了输入欠压锁定。每周期的电流限制和恒流控制了在重载下的过流保护。另外芯片能快速关断当异常状况解除后能及时重启。

FMD代理，提供原厂术支持及样品测试，须详细方案资料请致电刘小姐 /0

通过使用这款原边反馈的芯片充电器(或适配器, LED驱动电源)能够用很少的外围器件和zui低的成本实现恒压和恒流的能。

内作框图

恒压控制

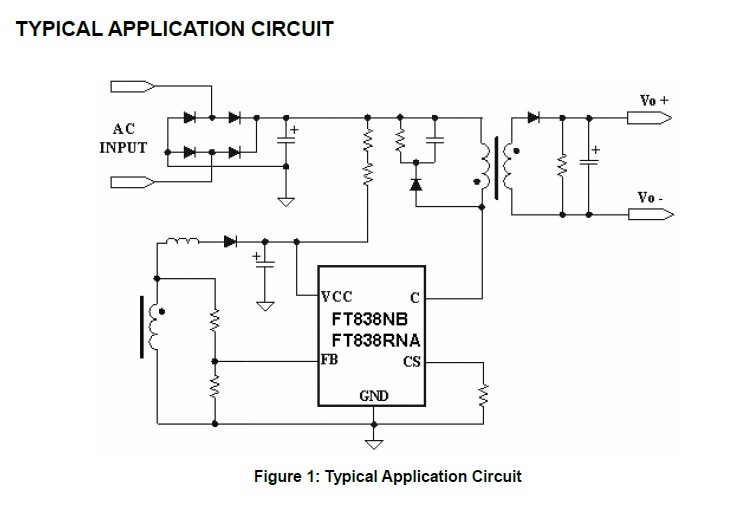

原边反馈的控制方法可以在无需副边电压与电流检测的情况下实现的恒压/恒流控制。图2是典型应用线路。图3是芯片内框图图4是些主要的波。副边输出状态是在率三管关断时从原边的辅助绕组得到的。使用些特的采样方法来复制输出绕组电压(Vs)和副边二管的放电时间(Tdis)。采样后的电压与内的参考电压(VFB)后再通过调制误差放大器的输出来确定开关管的关断时间。这种简易的方法实现的输出电压调节。

FT838NB是款性能，低耗的开关电源控制芯片，它集成恒流恒压控制模块，能在无光耦和TL431的情况下实现次恒流恒压。FT838NB还集成了欠压锁定，前沿消隐，内置输出线损补偿，输入电压补偿和内置开关率NPN，利用这些能客户可以方便实现个zui小外元器件和低成本的AC-DB电源模块。FT838NB应用于电源供应器可同步实现zui下半场效率和快速动态负载供应，

FT838NB集成丰富的保护能，如VCC过压保护，OTP过温保护，反锁回路开路保护，这些保护能不但能简化外电路，而且能够提电源模块的性。
