井下成像仪术参数

长度：2.1m

直径：42mm

重量 ：10kg

zui操作温度：70°C

zui操作压力：200bar

外壳： 钛合金和非磁性铜

井径范围：7.6 - 38cm，取决于井孔条件

环向分辨率：用户可自定义；90/120/180/360取样/转

垂直分辨率：由电缆下降速度决定

声学井下成像仪ABI42

声学井下成像仪ABI42

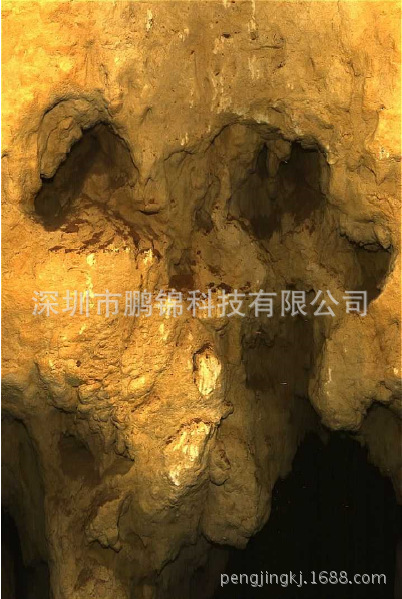

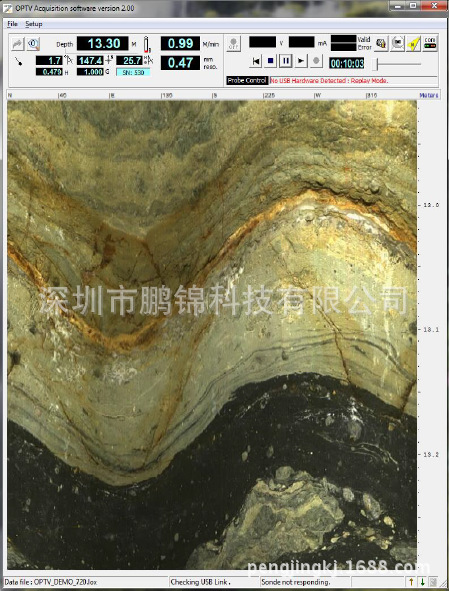

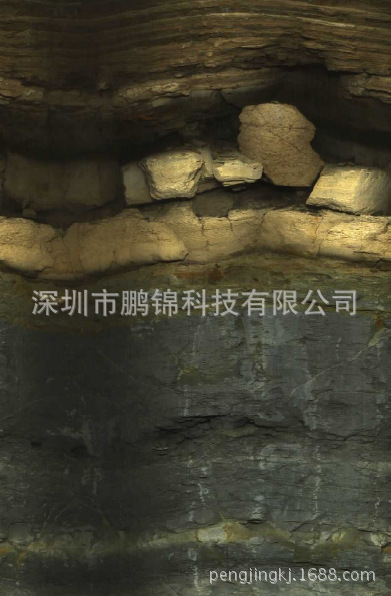

数字化声学井下成像仪ABI42由个旋转传感器输出个连续率的超声波列阵，扫描井孔井壁从而提供个定向，为其提供连续360?成像。这个探头在钻井现场可以在泥浆或清水中作。

ABI42提供理想的解决方案：

裂缝和地层成像和特点

岩性描述

井径测量

套管研究

术参数

长度：2.1m

直径：42mm

重量 ：10kg

zui操作温度：70°C

zui操作压力：200bar

外壳： 钛合金和非磁性铜

井径范围：7.6 - 38cm，取决于井孔条件

环向分辨率：用户可自定义；90/120/180/360取样/转

垂直分辨率：由电缆下降速度决定

性能/操作速度

标准的测井速度为3.6米/分，水平分辨率180像素/3mm垂直分辨率（记录数据使用根1500m的4芯电缆）

电缆

电缆类型：可标准电缆，其中包括同轴、单芯或多芯以及自动电缆

数据传输速率：1000m的4芯电缆，速度为156kb/s

1500m的4芯电缆，速度为125kb/s

2000m的4芯电缆，速度为104kb/s

记录器兼容性：eMindLogger

声学井下成像仪ABI42

声学传感器

传感器类型：自带旋转镜的2.5cm聚压电复合传感器

传感器频率：1.5mhz

志束角：3°@-3dB,圆锥状

传感器旋转速率：自动或用户可调节zui大至20转/秒

声学增益范围：用户自定义；0-60dB自动增益选项按1dB为步长

井径仪分辨率：≤0.1mm

定向

定向装置：3轴度磁力计和3D加速计操作

倾角度：0.5°

方位角度：1.0°

测井数据

输出LGX格式 的文件：行程时间360°定向成像

幅度360°定向成像

井孔方位数据

自然Y（可选）

传感器和电子设备T°

输出LAS格式 的文件： 井孔倾角和方位角

加速计和磁力计初数据

总磁场（0.1nT分辨率）

磁场角度vs重力矢量

自然γ（可选）

测井速度
